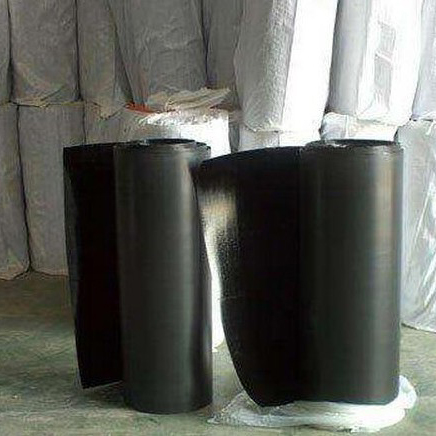

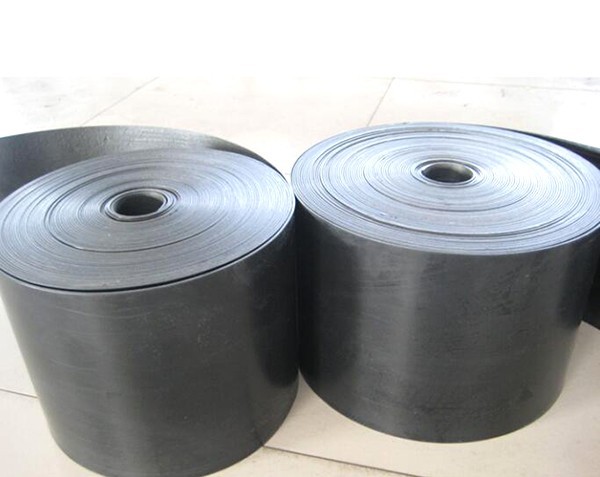

熱收縮帶

熱收縮帶用途：

熱縮帶九十年代中后期開始應(yīng)用于石油天然氣行業(yè)長途運輸石油、天然氣鋼管焊口防腐 本世紀初又大量應(yīng)用于長輸石油、天然氣鋼管焊口防腐，城市燃氣管網(wǎng)接縫防腐，供熱鋼管接縫防腐，自來水管接縫防腐等領(lǐng)域。

輸油、輸氣鋼管防腐用熱縮帶簡介：

鋼管防腐熱縮帶是一種新型的性能良好操作簡便的鋼管焊縫防腐材料．是由基材和熱熔膠層雙層材料組成。基材是聚乙烯原料經(jīng)擠出、輻射交聯(lián)、拉伸而形成的塑料套管 (片材)。熱熔膠是一種膠粘劑．在常溫下呈固態(tài)．加熱呈熔融態(tài)可以流動、能夠涂布在基材上．對金屬和塑料均有良好粘接力。鋼管外部防腐層通常為三層結(jié)構(gòu) (也稱三層PE防腐)．與鋼管接觸的為防腐涂料底漆)．中間為熱熔膠．外層為交聯(lián)聚乙烯。少數(shù)情況下也采取鋼管外部防腐層為二層 (二層PE防腐)，與鋼管接觸的為密封熱熔膠，外層為交聯(lián)聚乙烯。夾克防腐，是由泡沫夾克套(內(nèi)層) 熱熔膠 (中層)和基材 (外層)組成。技術(shù)要求見石油天然氣行業(yè)標準SY/T0413—2002《埋地鋼質(zhì)管道聚乙烯防腐層技術(shù)標準》SY/T4054—2003輻射交聯(lián)聚乙烯熱收縮帶 (套)》，SY/T0415—1996《埋地鋼質(zhì)管道硬質(zhì)聚氨酯泡沫塑料防腐保溫層技術(shù)標準》。

輸油、輸氣鋼管防腐用熱縮帶要求

鋼管補口施工總要求

補口前須對補口部位進行清理．將環(huán)向焊縫及其附近的毛刺、焊渣、污物、油及其雜物清理干凈。對補口部位表面進行除銹處理，表面除銹處理質(zhì)量應(yīng)達到涂裝前鋼材表面銹蝕等級和除銹等級》GB/8923規(guī)定的Sa2．5～Sa3．0級。可選用噴沙或電動工具除銹。補口搭接部位的聚乙烯層應(yīng)打磨至表面粗糙。其端部進行坡口處理．坡角其端部進行坡口處理．坡角不大于30度 ．然后用火焰加熱器對補口部位進行預(yù)熱。防腐熱縮帶與聚乙烯防腐層搭接寬度應(yīng)不小于1OOmm。如果濕度大于85%或下雨、雪天 應(yīng)停止施工。

施工后的質(zhì)量檢驗

1 防腐熱縮帶或纏繞帶的質(zhì)量檢驗補口外觀應(yīng)逐個檢查，防腐熱縮帶或纏繞帶表面應(yīng)光滑平整 無皺折 無氣泡．兩端坡角處與熱縮套 貼合緊密．無空隙．表面沒有碳化現(xiàn)象。熱縮帶周向應(yīng)有熱熔膠粘劑均勻溢出。補口處應(yīng)用火花檢漏儀逐個進行針孔檢查．檢漏電壓15Kv。如出現(xiàn)針孔．應(yīng)重新補口。防腐熱縮帶的粘接力應(yīng)符合要求．在管體溫度25左右5度時的剝離強度應(yīng)不小于50N/cm

2 防腐涂料(底漆)的質(zhì)量檢驗

防腐涂料 (底漆)的質(zhì)量主要是漏點檢測，在涂層固化且冷卻至環(huán)境溫度下．對每個補口進行檢測。用火花檢測儀器．檢測電壓：普通級2Kv，加強級2．5Kv，測試頭在接觸涂層時．以大約0．2m/s的速度移動。
